测量显微镜ZXCL-1300

  • 所属分类:工具测量显微镜
  • 浏览次数:
  • 发布时间:2023-07-12 08:26:52
  • 产品概述
  • 技术参数

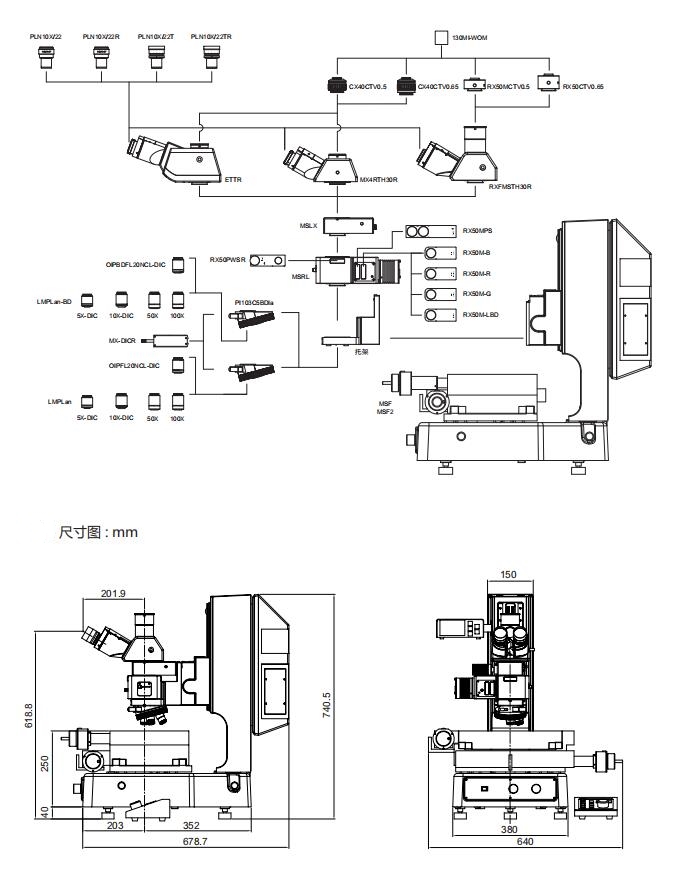

  • 仪器图解
  • 成功案例

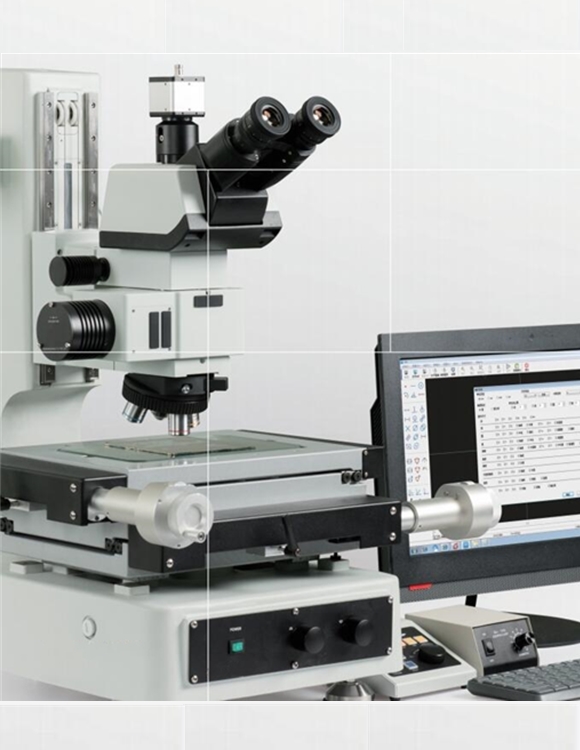

测量显微镜结合了金相显微镜的高倍观察能力,和影像测量仪的 X、Y、Z 轴表面尺寸测量功能,具备明暗场、微分干涉、偏光等多种观察功能。可广泛应用于半导体、PCB、LCD、手机产业链、光通讯、基础电子、模具五金、医疗器械、汽车行业、计量行业等领域的检测。



1 . 良好的光学技术呈现出色成像

ZXCL-1300测量显微镜采用良好的无限远光学系统搭配半复消色差物镜,提高了成像衬度和清晰度,用户可以得到鲜明、清晰的对比度图像。只需简单操作即可实现明暗场,偏光,微分干涉等多种成像方式。


2 . 人体工学设计实现舒适操作性

人体的舒适度在很大程度上主导了工作的进展、效率、完成度。正晞 努力让工具尽量适合人体的自然形态,这样在使用工具的过程中,人的身体无需主动适应,从而减少使用工具造成的疲劳。欢迎体验本仪器的舒适操作。


3 . 精密的测量工具保证结果的准确性

测量工具的严谨恰好体现了品牌的品质。随着现代制造技术日益小型化和精密化,高精度测量也日趋重要。ZXCL-1300测量显微镜采用 0.1μm 读数的3 轴测量系统,利用 X、Y 轴高精度光栅尺可进行水平方向测量,电动 Z 轴调焦可操作性强,降低疲劳。


4 . 独立裂像光源辅助对焦

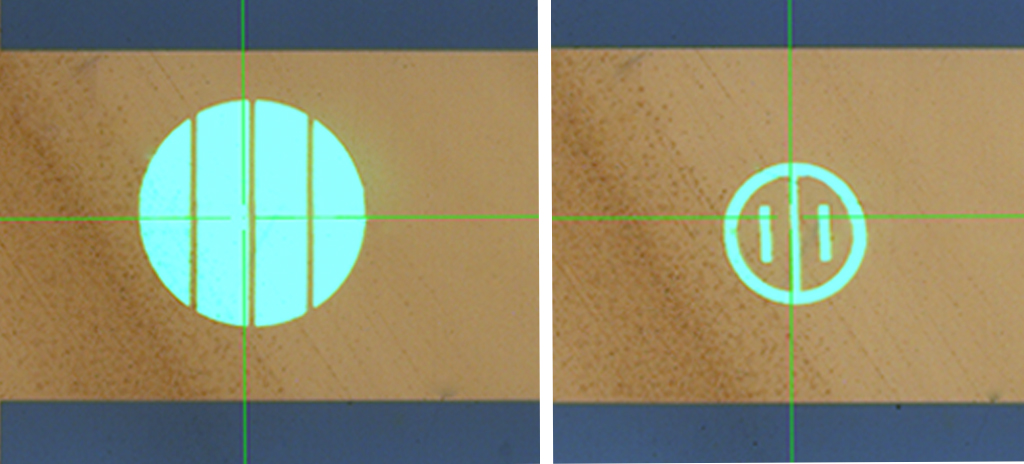

独立的裂像光源控制器,可根据样品不同背景进行光源亮度调节,清晰准确显示焦面。有两种裂像图案可供选择,并随意切换。


5 . 自主研发测量软件

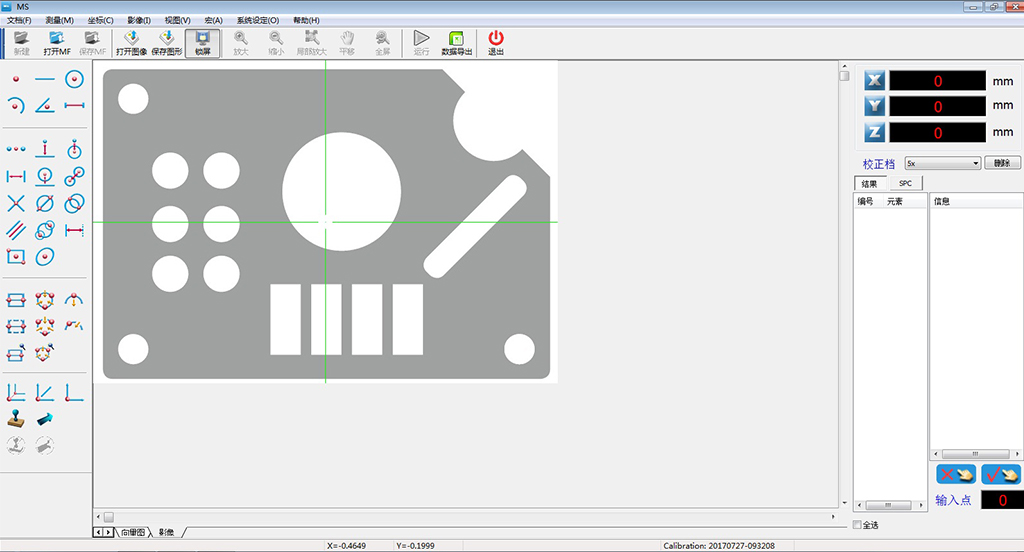

ZXCL-1300测量显微镜配备了操作简单,功能强大的测量软件,客户可根据需要设置测试偏好。即使对复杂的形状,也可以进行高精度的测量。

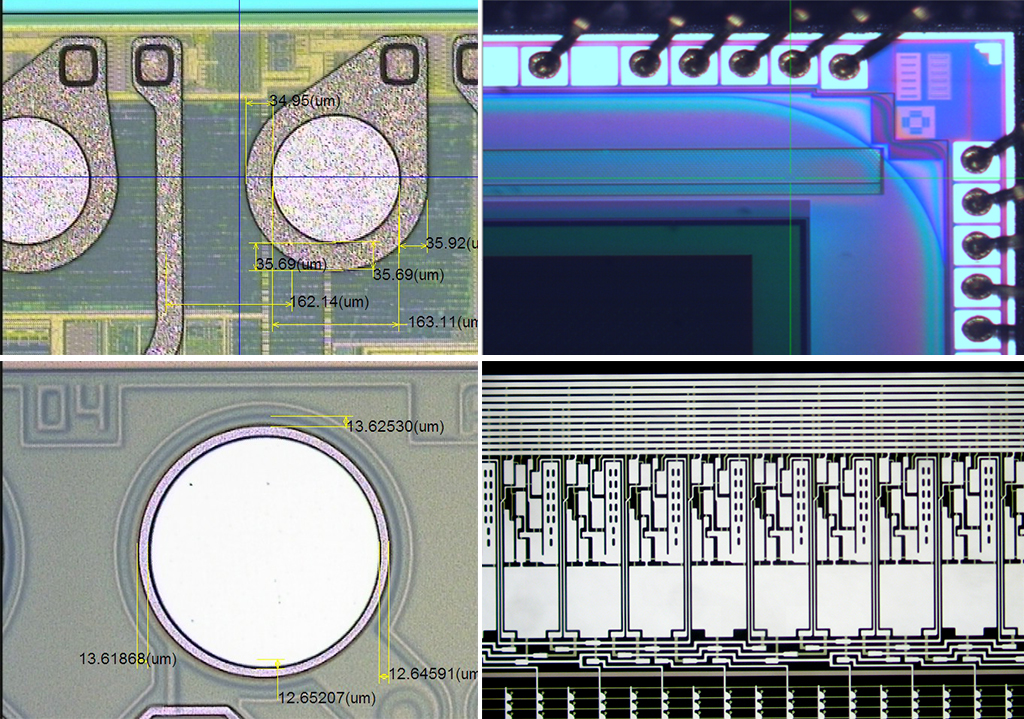

6 . 应用实例


详细参数




光学系统

无限远光学系统

观察头

30°倾斜,正像,无限远铰链三通观察筒,瞳距调节 :50-76mm,两档分光比 100/0 或 0/100

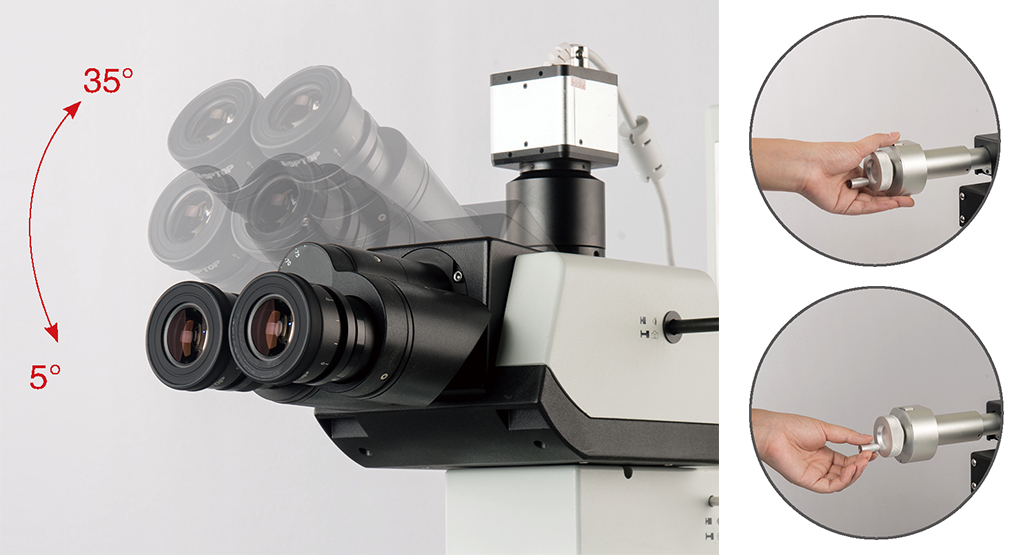

5° ~35°倾斜,正像,无限远铰链三通观察筒,瞳距调节 :50-76mm,两档分光比 :100/0 或 0/100

30°倾斜,倒像,无限远铰链三通观察筒,瞳距调节 :50-76mm,两档分光比 :100/0 或 50/50

目镜

高眼点大视野平场目镜 PL10X/22mm,可带测微尺

高眼点大视野平场目镜 PL10X/22mm,视度可调,可带测微尺

转换器

内定位 5 孔转换器

内定位明暗场 5 孔转换器

物镜

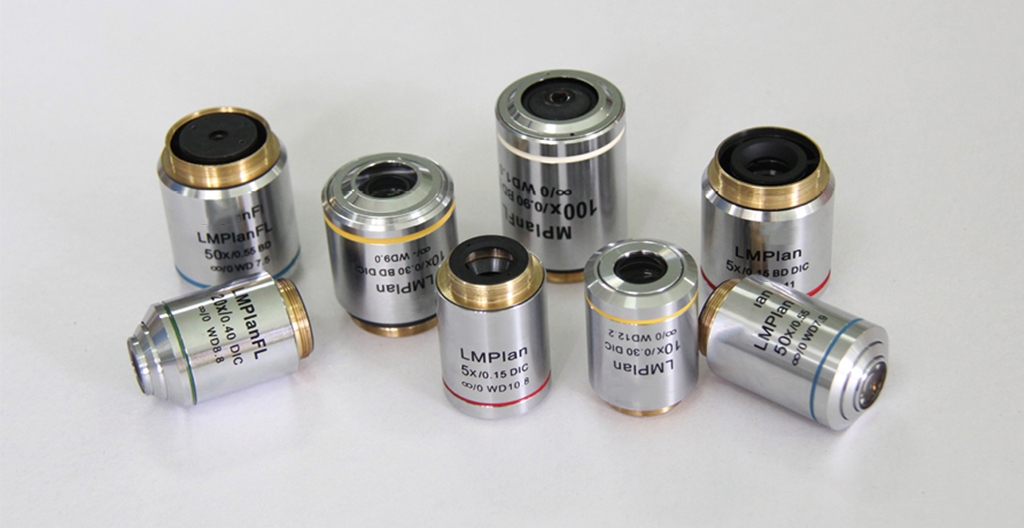

无限远长工作距平场消色差金相 DIC 物镜(5X、10X)

无限远超长工作距平场半复消金相 DIC 物镜(20X)

无限远长工作距平场消色差金相物镜(50X、100X)

无限远长工作距平场明暗场消色差金相物镜(5X、10X)

无限远超长工作距平场明暗场半复消金相 DIC 物镜(20X)

无限远长工作距明暗场半复消金相物镜(50X、100X)

放大倍率

光学放大倍率 :50X-1000X

系统放大倍率 :135X-2700X

测量显微镜主体

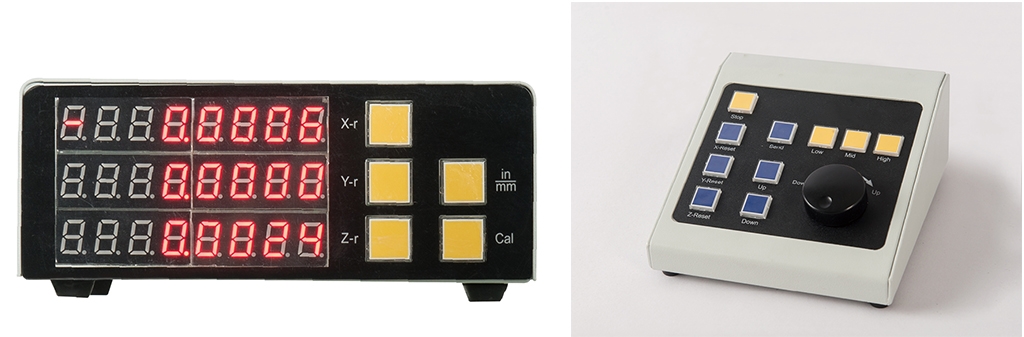

手动测量平台(行程 200mm(X)×100(Y)mm,带数显器,带电动调焦控制盒;样品高度 175mm;测量精度,X 和 Y :(2+L/200)μm,L 为测量长度(单位 mm) Z:(3+L/200)μm

手动测量平台(行程 300mm(X)×200(Y)mm,带数显器,带电动调焦控制盒;样品高度 175mm;测量精度,X 和 Y :(2+L/200)μm,L 为测量长度(单位 mm) Z:(3+L/200)μm

照明系统

明暗场反射照明器,带明暗场照明切换装置 ;带滤色片插槽与偏光装置插槽,带 5WLED 灯源,亮度可调(含托架适配器)

辅助对焦模块,带对焦分划板两档,带绿光 5WLED 灯源组(含 100V-240V 宽电压,5WLED 控制器)

调焦方式

电动手轮控制调节,调焦距离 175mm

相机

像素 130 万 ;1280(H)×1024(V) ;帧率 :30fps ;接口 :USB2.0 ;图像传感器 :CMOS(彩色)

摄影摄像接口

0.65XCTV、C 型接口、可调焦

0.5XCTV、C 型接口、可调焦

PC

联想(ThinkCentre)一体机

软件

精密测量软件

其他附件

起偏镜插板,360°旋转式检偏镜插板 ;反射用干涉滤色片组 ;高精度测微尺 ;DIC 组件 ;标定片
