金相显微镜

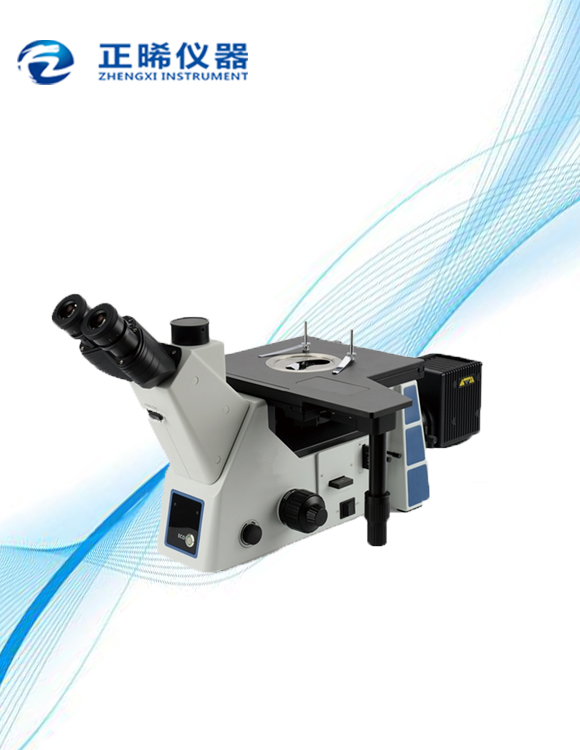

研究型倒置金相显微镜ZMM-1600BD

  • 所属分类:金相显微镜
  • 浏览次数:
  • 发布时间:2023-07-10 17:18:09
  • 产品概述
  • 技术参数
  • 仪器图解
  • 成功案例

采用全新设计的无限远明暗场光学系统,可广泛应用于铸造、冶炼、热处理的研究,原材料检验或材料处理分析等多种检测的倒置显微镜。

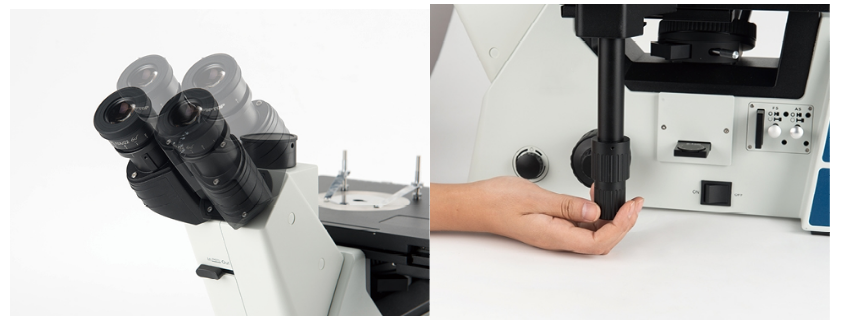

1 . 舒适而简单的操作模式。

为满足用户长时间的观察需求,ZMM-1600BD使用低手位操作模式,配备了360°旋转双目观察筒,充分符合人体工程学观察模式。


2 . 稳定而贴心的外观设计

 ZMM-1600BD机身采用全金属铸造,表面经防腐耐磨工艺处理,品质保证,坚实稳固。充分利用机身内置空间,放置仪器拆卸工具,通用于拆卸仪器的各主要部位,实用主义,收纳便捷。

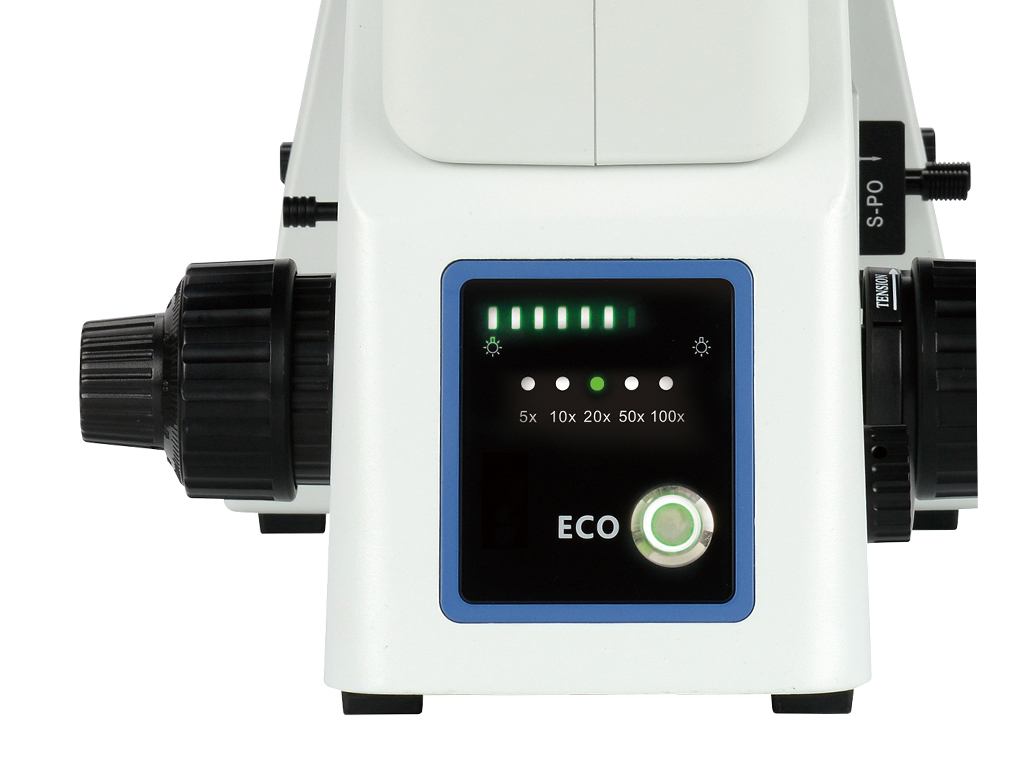

3 . 前置倍率显示功能

前置物镜倍率显示功能,通过内置的倍率传感器,将当前倍率显示在仪器正前方,使研究工作更加便捷。

4 . 全新智能 ECO 系统

添加以环保、经济为理念的 ECO 红外感应系统,在显微镜长时间无操作的情况下,系统会自动关闭电源或重新开启,以节省能耗。


5 . 满足多种观察方式

涵盖明场、暗场、简易偏光、微分干涉等多种观察方式,适应多种研究需求。

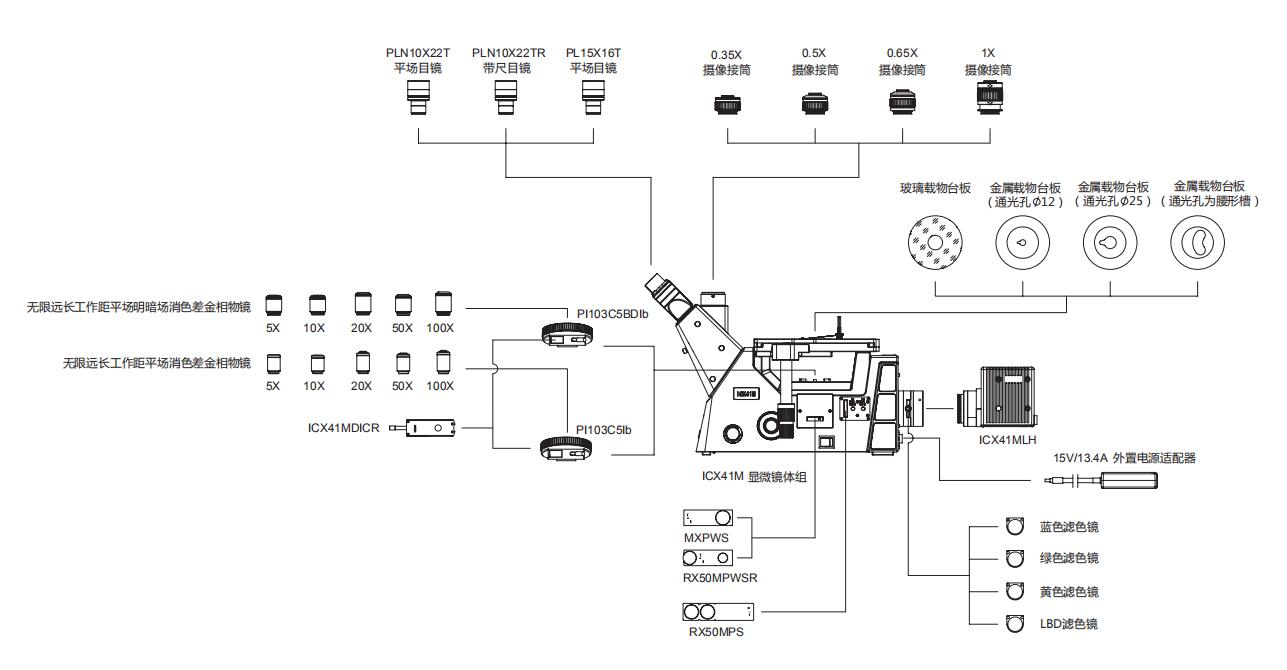

参数配置:


光学系统

无限远色差校正光学系统

观察头

三目观察筒 ,45°倾斜 , 铰链组可 360°旋转 , 固定式目镜筒 , 瞳距调节范围 50-75mm, 两档式分光比 :双目 : 三目 =100 :0 或 0 :100

目镜

高眼点大视野平场目镜 PL10X/22mm, 视度可调,可带测微尺

高眼点大视野平场目镜 PL15X/16mm, 视度可调 (选配)

物镜

无限远长工作距平场消色差金相物镜 5X、10X、20X、50X、100X

无限远长工作距平场明暗场消色差金相物镜 5X、10X、20X、50X、100X(选配)

物镜转换器

内定位 5 孔明场转换器(带 DIC 插槽),内置倍率传感器

内定位 5 孔明暗场转换器(带 DIC 插槽),内置倍率传感器(选配)

机架

反射明暗场金相机架 , 采用低手位粗微调同轴 , 粗调行程 9mm, 焦面向上 6.5mm, 向下 2.5mm, 微调精度 0.002mm, 带有防止下滑的松紧调节手轮

带明暗场切换装置 , 带可变视场光阑、孔径光阑,中心均可调;带滤色片插槽与偏光装置插槽 , 带灯源亮度指示条,带红外感应和物镜倍率显示功能

照明系统

采用外置式宽电压变压器 , 输入 100-240V, 输出 15V13.4A, 亮度连续可调

载物台

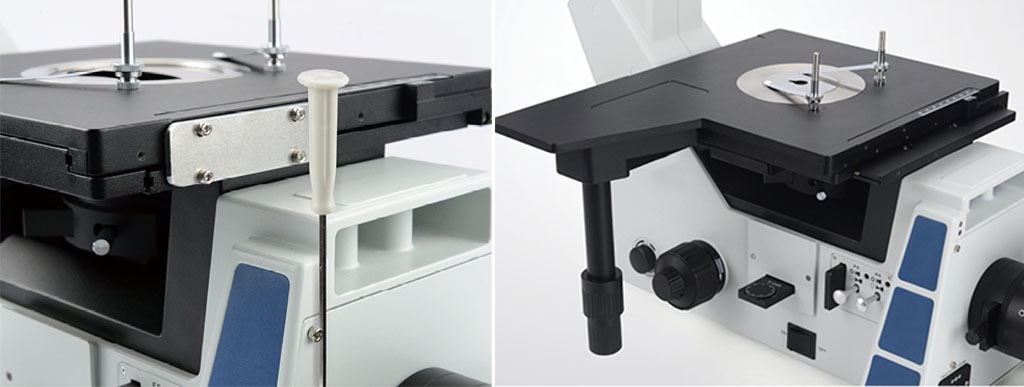

三层机械移动平台,平台尺寸 :240(W)×250(L),移动范围 50×50mm,双向线轨传动,右手低手位控制

摄影摄像附件

0.35X、0.5X、0.65X、1X,C 型接口,可调焦

其他

起偏镜插板,固定式检偏镜插板,360°旋转式检偏镜插板 ; DIC 微分干涉组件 ;滤色片组 ;高精度测微尺
