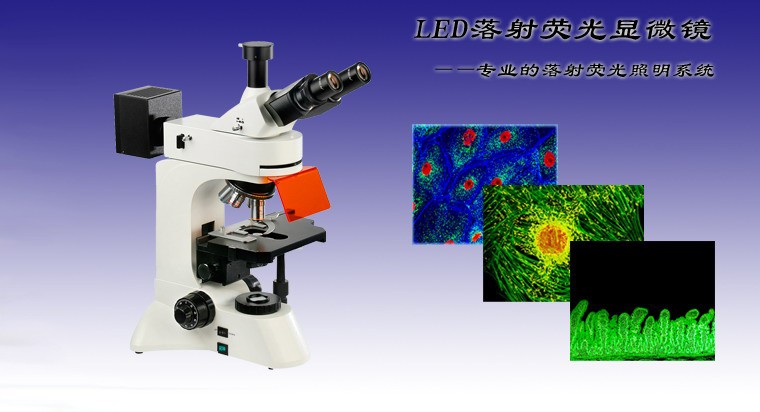

LED荧光模块荧光显微镜ZFM-550

  • 所属分类:荧光显微镜
  • 浏览次数:
  • 发布时间:2023-07-11 16:18:25
  • 产品概述
  • 技术参数
  • 仪器图解
  • 成功案例

一、仪器用途


荧光显微镜是一种多用途光学仪器,采用无放大率色差的无限远平场消色差荧光物镜和大视野目镜,光学系统成像清晰,视野广阔。激发光源采用大功率高亮度单色LED模块组,透射光源采用大功率高亮度白光LED模块,照明亮度可调,照明装置功耗小,使用寿命长,具有安全、舒适等操作性能。产品可广泛应用于科学研究、高校实验、橡塑生产、高分子观察、发光材料研究,染色观察,结构分析。


电脑型荧光显微镜可配套荧光显微CCD,荧光CCD是与荧光显微镜密切相关的数码摄像产品,一方面它可以将荧光显微镜拍摄的显微摄影产品通过usb接口传输到电脑中,便于图像的采集研究,另一方面,通过荧光显微镜CCD我们可以拍摄到比单纯使用荧光显微镜更好的图片。荧光显微镜CCD可以连接荧光显微镜组成显微成像系统。


二、系统简介

生物荧光显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。


三、仪器介绍







标准配置


目镜

大视野   (Φ22mm)

无限远平场消色差物镜

PL 4X/0.10

PL 10X/0.25

PLF L40X/0.85(弹簧)(无放大率色差)

PL 100X/1.25(弹簧,油)

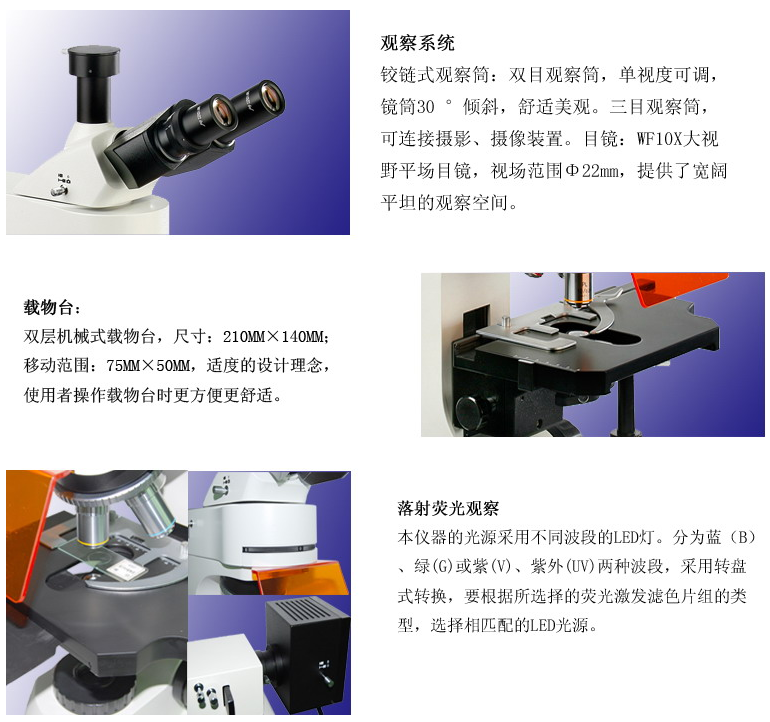

目镜筒

三目镜, 30˚倾斜

落射荧光照明系统



3W 高亮单色LED,可以按单色或双色进行组合,各单色LED发光波长为:绿色520nm~530nm,蓝色460nm~470nm ,

    紫光390nm~400nm,紫外光360nm~370nm



荧光滤光片组: 蓝、绿、紫、紫外

调焦机构

粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置

转换器

五孔(内向式滚珠内定位)

载物台

双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)

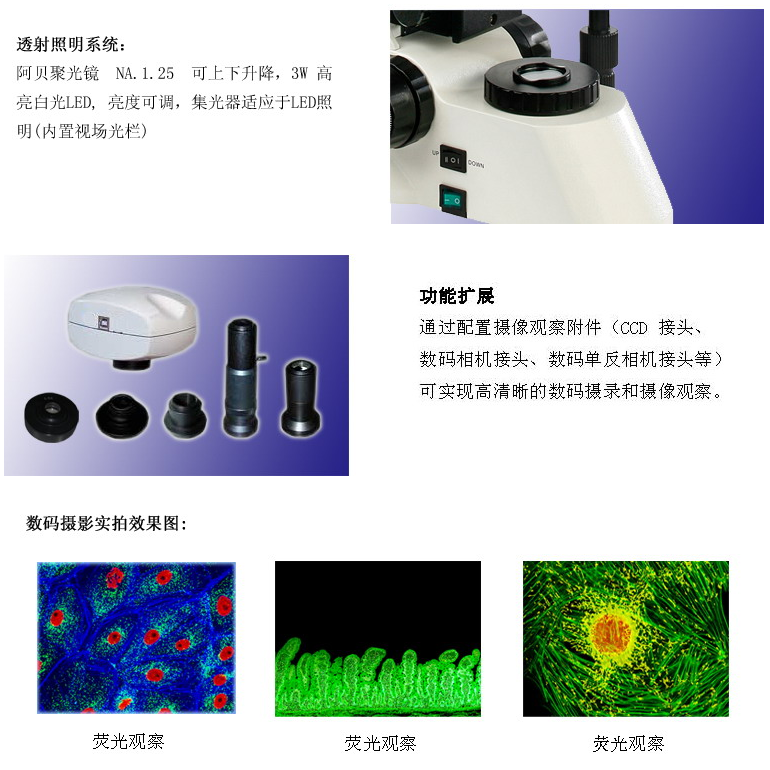

透射照明系统



阿贝聚光镜 NA.1.25 可上下升降

蓝滤色片和磨砂玻璃

集光器适应于LED照明(内置视场光栏)

3W 高亮白光LED, 亮度可调

选配件



目镜

分划目镜10X(field number:Φ22mm)

物镜

无限远平场消色差物镜60X

滤色片

绿、黄滤色片

荧光滤光片组



紫光390nm~400nm (390nm~400nm)

紫外光360nm~370nm (360nm~370nm)

CCD接头

0.4X、0.5X、1X、0.5X带分划

摄像仪

USB输出:130/300/500/1000万像素

Video输出:380/520电视线

数码相机接头



CANON(EF) NIKON(F)

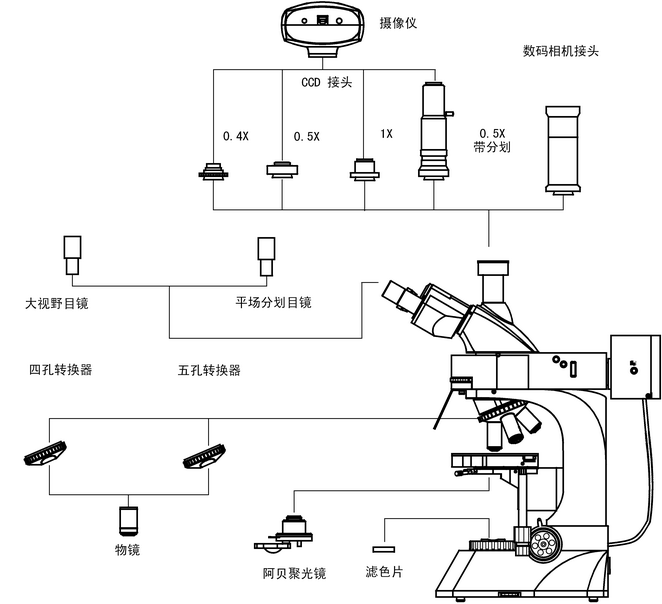

系统组成



电脑型(WMF-3530LEDC):1.荧光显微镜 2.适配镜 3.摄像器(CCD) 4.计算机(选购)


数码相机型(WMF-3530LEDD): 1、荧光显微镜 2、适配镜 3、数码相机(选购)
