荧光显微镜

研究型正置荧光显微镜ZFM-600

  • 所属分类:荧光显微镜
  • 浏览次数:
  • 发布时间:2023-07-11 16:28:13
  • 产品概述
  • 技术参数
  • 仪器图解
  • 成功案例

一、荧光显微镜用途

正置荧光显微镜由落射荧光显微系统与反射式显微系统组成,配置无限远长工作距离平场物镜与大视野目镜。旋转摆入摆出式聚光系统工作距离长,可以进行相衬观察。落射荧光显微系统采用模块化设计理念,可以安全、快捷地调整照明系统,切换荧光滤色片组件。产品可应用于细胞组织,透明液态组织的显微观察,产品可广泛应用于科学研究、高校实验、橡塑生产、高分子观察、发光材料严究,染色观察,结构分析领域内的荧光显微术观察。


二、数码成像系统简介

正置荧光显微镜WMF-3300可以拓展连接电脑(WMF-3300C为电脑型荧光显微镜),或者数码,单反相机(WMF-3300D为数码型荧光显微镜)。WMF-3300型荧光显微镜将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。


三、仪器介绍






标准配置

型号


目镜

大视野 WF10X(Φ20mm)

物镜

无限远平场消色差物镜 PL 4X/0.10

无限远平场消色差物镜 PL 10X/0.25

无限远平场消色差物镜 PL 40X/0.65(弹簧)

无限远平场消色差物镜 PL 100X/1.25(弹簧,油)

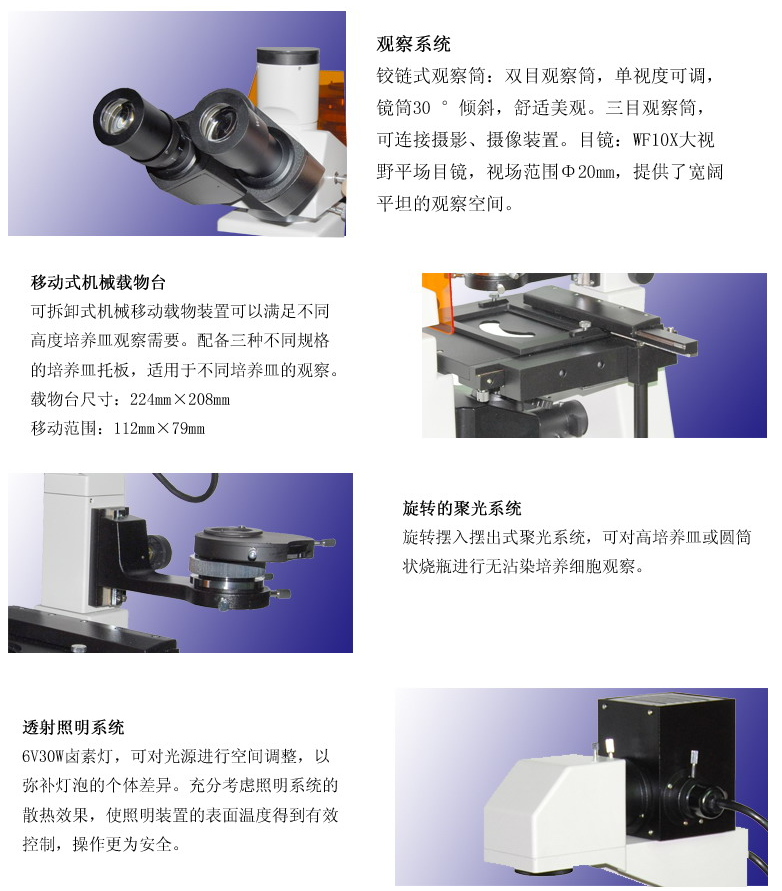

目镜筒

三目镜(倾斜30˚)

调焦机构

粗微动同轴调焦, 粗动松紧可调,带锁紧和限位装置板,微动格值:2μm.

转换器

四孔(内向式滚珠内定位)

载物台

双层机械移动式(尺寸:210mmX140mm,移动范围: 75mmX50mm)

阿贝聚光镜

N.A.1.25可上下升降

滤色片

蓝滤色片

磨沙玻璃

集光器

卤素灯适用

光源

6V 20W卤素灯,亮度可调

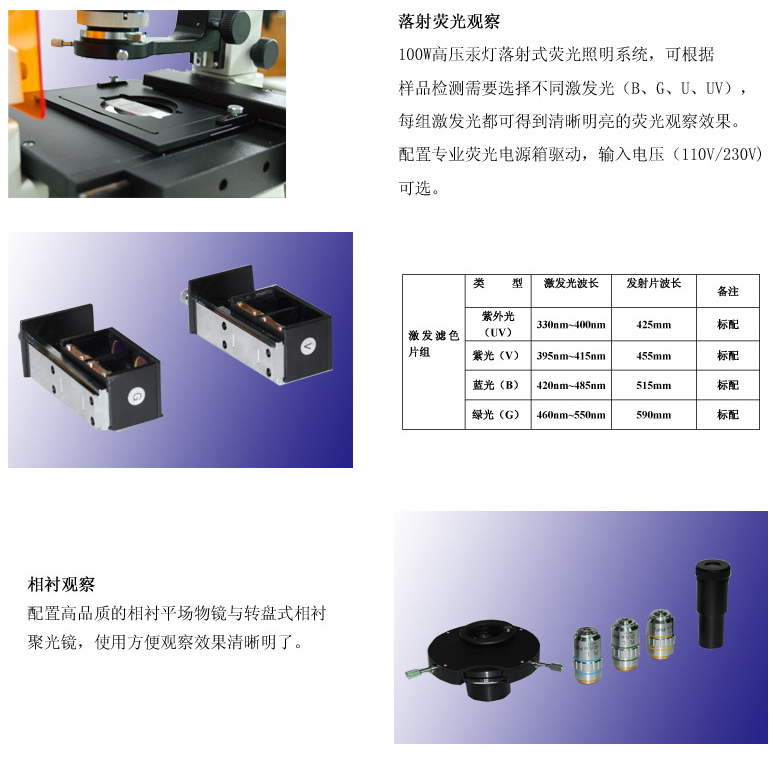

落射器荧光装置

汞灯灯箱 100W/DC

电源箱:交流电:110V 或 220V

荧光滤光片组 B激发光波段:420~485nm

荧光滤光片组 G激发光波段:460~550nm

荧光滤光片组 UV激发光波段330~400nm

荧光滤光片组 V激发光波段395~415nm



选配件

名称

类别/技术参数

目镜

大视野  WF16X(Φ11mm)

分划  10X(Φ20mm),格值0.1mm/格

物镜

无限远平场消色差 20X/0.40

目镜筒

双目镜(倾斜30˚)

转换器

五孔(内向式滚珠内定位)

滤色片

绿滤色片

黄滤色片

相衬装置

目镜

对中望远镜

物镜

无限远相衬平场消色差 10X/0.25 PHP

无限远相衬平场消色差 20X/0.40 PHP

无限远相衬平场消色差 40X/0.65 PHP(弹簧)

无限远相衬平场消色差 100X/1.25 PHP(弹簧,油)

转盘式相衬聚光镜(PH-Ⅰ)

转盘式相衬聚光镜(PH-Ⅱ)

插板式相衬聚光镜

拉板式相衬聚光镜

CCD接头

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/格

摄像仪

带USB和Video输出

带USB输出

带Video输出

数码相机接头

CANON数码相机接头(A610,A620,A630,A640)

摄影装置



2.5X/4X变倍摄影装置带10X取景目镜

4X对焦摄影装置

MD卡环

PK卡环

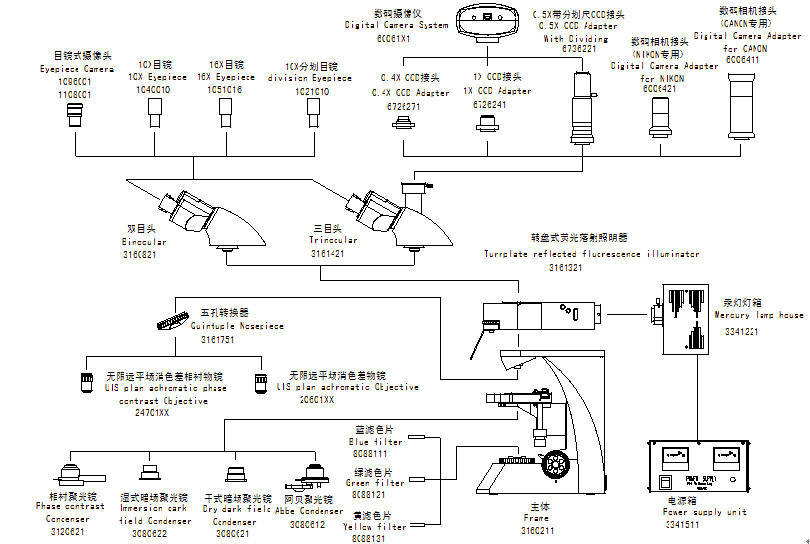

系统组成

电脑型(WMF-3300C):1.荧光显微镜 2.适配镜 3.摄像器(CCD) 4.计算机(选购)

数码相机型(WMF-3300D): 1、荧光显微镜 2、适配镜 3、数码相机(选购)
