在线检测显微镜

自动对焦在线检测显微镜ZXL-1000系列

  • 所属分类:在线检测显微镜
  • 浏览次数:
  • 发布时间:2023-07-12 08:35:42
  • 产品概述
  • 技术参数
  • 仪器图解
  • 成功案例

一、仪器的用途:

      ZXL-1000系列自动对焦在线检测显微镜大视野高景深光路设计, 它观察物体时能产生正立的三维空间像,立体感强,成像清晰和宽阔,具有大范围工作距离可调节,并可根据观察物的特点选用不同的反射和透射光照明,是适用范围非常广泛的检测显微镜。本仪器具有自主开发设计的自动对焦系统,反应时间在0.1-1秒,在国内同行业属于领先地位,性能可靠,具有很高的分辨率及大视场范围的清晰度,因此在电子半导体工业在线检测和精密机械工业零件装配和机器视觉等行业有着广泛应用。

二、仪器特点:

  ▲  采用大视野高景深光学系统及模块化功能设计,视场大而且立体清晰。

  ▲  对物体可实现连续放大倍率观看,自动对焦系统大大提高了工作效率。

  ▲  可配成像系统及专业软件,进行测量尺寸和自动分析等操作,可保存打印专业分析报告等。

三、技术参数

1.光学放大倍数:1X-14X; 电脑型倍数:1X-200X(以22英寸显示屏为例);

数码型倍数:1X-240X(数码相机)

2.物镜变倍范围:1-6X

3.移动工作距离:100mm-无穷远

4.照明装置:可配多种光源,亮度可调。

5.特有的防霉处理

四、系统参数

在线检测(ZXL-1000):1.一体机 2.适配镜 3.显示屏 4.支架(可根据要求订做)

电脑型(ZXL-1000C): 1.显微镜 2.适配镜 3.摄像器4.配套分析软件

数码型(ZXL-1000E): 1.显微镜 2.适配镜 3.数码相机

五、选购件

1.目镜:高眼点大视场广角目镜15X、20X,可搭配测微尺

2.辅助物镜:0.5X/165mm. 1.5X/45mm. 2X/30mm

3.观察头:双目观察头

4.移动工作台

5.光源:可配环形荧光灯,冷光源等

6.可选配多种像素工业摄像器及相机,0.35X、0.5X、1X适配镜C接口及数码接口

7.软件:可配多款专业分析、计数、测量软件等

8.计算机



1.光学放大倍数:1X-14X; 电脑型倍数:1X-200X(以22英寸显示屏为例);

数码型倍数:1X-240X(数码相机)

2.物镜变倍范围:1-6X

3.移动工作距离:100mm-无穷远

4.照明装置:可配多种光源,亮度可调。

5.特有的防霉处理

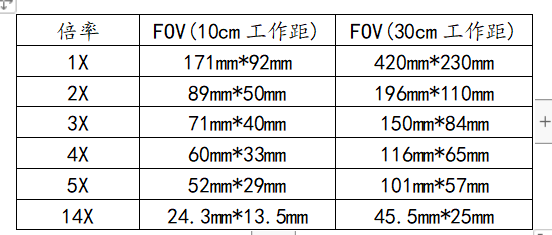

6.工作距离和对应的视场范围


四、系统参数


在线检测(ZXL-1000):1.一体机 2.适配镜 3.显示屏 4.支架(可根据要求订做)

电脑型(ZXL-1000C): 1.显微镜 2.适配镜 3.摄像器4.配套分析软件

数码型(ZXL-1000E): 1.显微镜 2.适配镜 3.数码相机

五、选购件

1.目镜:高眼点大视场广角目镜15X、20X,可搭配测微尺

2.辅助物镜:0.5X/165mm. 1.5X/45mm. 2X/30mm

3.观察头:双目观察头

4.移动工作台

5.光源:可配环形荧光灯,冷光源等

6.可选配多种像素工业摄像器及相机,0.35X、0.5X、1X适配镜C接口及数码接口

7.软件:可配多款专业分析、计数、测量软件等

8.计算机
