硬度计及图象测量系统ZHV-1000

    显微硬度计对于研究金属组织，产品质量管理及出具商品证明资料均是不可欠缺的试验机。对于精密机械类的小零件，金属组织及表面加工层、电镀层等可对被限定的微小部分进行测定，并且对被测部分基本上没有损伤，具备了较高的测定可靠性。

特长

     可以作连续加载后连续读取压痕的连续试验，并且可以进行每次加载荷和每次读取压痕的逐次实验。采用了观察方便的ccd摄像头、视频线，可在显示器上直接观察测量压痕，用鼠标测量精度高。对于设定试验条件，显示结果等均可清楚快捷地操作及显示。通过测量软件，可用计算机进行操作方便，实现单点测量可随机测量多点、统计测量数据，任意设定两点或多点测量点的间距作渗层深度测量 可沿X或Y两个方向测量、统计测量数据，根据用户输入的判定值（如550）自动计算渗层深度.统计演算、换算、显示曲线、判断是否合格等.可测量另件长度和另件角度及图形保存打印.作小型投影仪使用。

操作手册

一、软件系统

⒈  主机系统：xp/Win7平台，全中文操作界面，支持彩色打印机输出。

⒉  1024×768分辨率显示器以上

二、操作说明

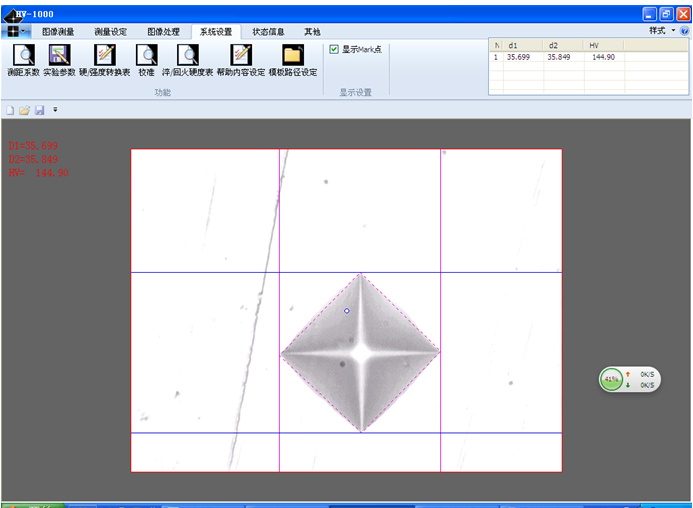

    (一). 系统界面介绍

该界面主要由七部分组成，左部为图形显示工作区。该部分显示所摄取的压痕，以手动/自动采集时用于点取。右部分为

A：操作按钮

1．  视频图像/静态图像：此按钮用于采样和分析之间进行切换。

2．  读取图像：可将原来保存的图形读出，以便观看或重新进行分析。

3．  保存图像：可将目前正在显示区显示的图形保存起来(保存图像时必须加.bmp)，以便将来观看和分析。

4．  清除测量：清除当前所有数据。

5．  数据显示：用于显示采集处理后的数据保存，以及进一步进行渗碳层、氮化层的分析。

6．  手动测量/自动测量：该按钮分手动/自动用于采集图像和分析之间进行切换的，所分析的数据自动成为一个数值(硬度值)系列，可用于进入渗碳层和氮化层的分析工作。

7．  编辑、保存、修改/删除：作手动和自动测量的数据进行修改和删除等攻能。

8．  开、关(放大)/开、关(定位点)：放图像放大和定位点的开关攻能键。

9．  系统设置：可将试验时的各种参数进行修改，如压头、压力等参数。可对试样时的各项参数进行修改，以及各种调整参数，该部分参数的调整会影响到整个系统的精度，股一般情况下不要轻易改变。图形调整：可调整显示区显示图形的对比度、亮度等数据。

10. 帮助：当你需要了解本系统的操作;及查阅常用热处理工艺和硬度换箅表。

11.退出：按软件左下方“退出键”后还需要在“任务栏”中退出软件。

B：操作类型

1、HV压头：用维氏硬度时采用此压头。

2、HK压头：对被工作的材料比较疏松或有空隙采用此压头（一般不用）。

3、HB压头：用布氏硬度时采用此压头。

4、角度测量：作筒单投影仪攻能。

5、长度测量：作筒单投影仪攻能。

6、Mark：采用此能键可移动显示区的定位点。

C：硬度换算攻能

1、HRC：和当前采用硬度自动换算。

2、HRA：和当前采用硬度自动换算。

3、HR15N：和当前采用硬度自动换算。

4、HR45N：和当前采用硬度自动换算。

5、HR45N：和当前采用硬度自动换算。

6、深度(微米)：和当前采用硬度的深度。

7、强度(Mpa)：和当前采用硬度的强度。

8、HB：和当前采用硬度自动换算。

D：图像当前坐标及长度

1、X轴Y和轴：当前图像尺寸(微米)

E：工作状态

1、当前图像状态：静态图像和视频图像的显示区。

2、图像分析类型：手动和自动测量的显示区。

3、显微倍率：当前倍率的显示区。

4、试验力：当前试验力的显示区。

5、试样表面类型：选择试验工件表面的显示区。

6、测距系数：电脑自动生成参数。

F：系统信息

1、力保持时间：显示当前数据。

2、仪器号：显示当前数据。

3、操作员：显示当前操作人。

4、检验员：显示当前检验员。

G：测试值

1、显示手动或自动测量的值、并按右键能把数值导入Excel。

（二）. 操作过程

1.  操作过程：请参阅硬度计操作说明。

2.． 调整图形

       调整工作台两边丝杆，将压痕尽量调整在显示区的中间。然后，按下“静态图像”按钮，用手动或自动分析用鼠标尖对准压痕的四个角（HK压头只需对准长对线的两个顶点），然后按下鼠标的右健（次序应先左右点，后上下点），自动可用鼠标在压痕区外边拉一四方框数据自动生成。如点过程中发生错误，可按“清除”键或重新进行选择点。如需要对一个材质进行多次硬度分析，可使用“视频图像/静态图像”，进行下一次的分析，操作过程同上，每一次的分析在显示区的左下部进行提示。你也可以用“视频图像/静态图像，进行下一步的采集过程。

3， 数据显示及渗碳层/氮化层分析

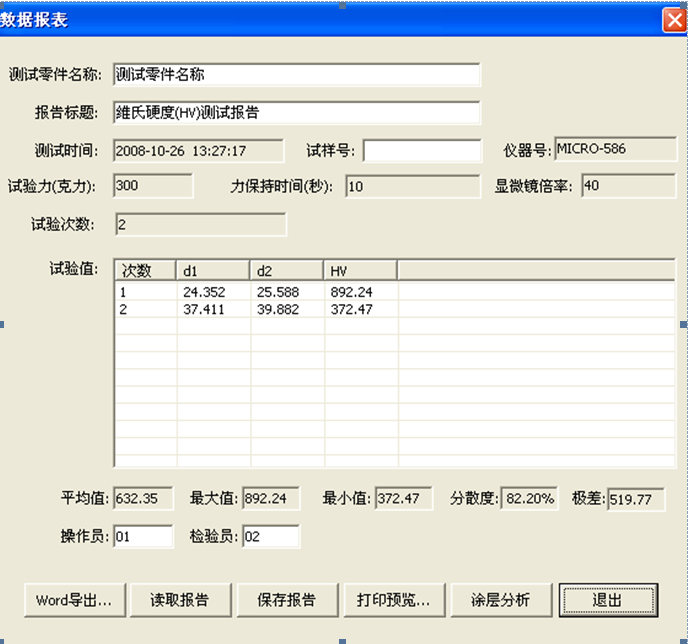

通过以上的分析工作，你可以按屏幕右边的“数据显示”按钮，弹出数据显示窗口。

数据显示窗口主要有以下显示内容：

测试零件名称、报告标题、试样号、仪器号、试验力、力保持时间、试验次数，以及每次试验数据和平均数、操作员工号等数据。

打印：是指打印此报告。（只有数据）

涂层分析：是指进行渗碳层、氮化层分析

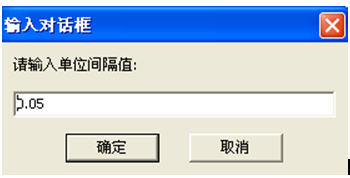

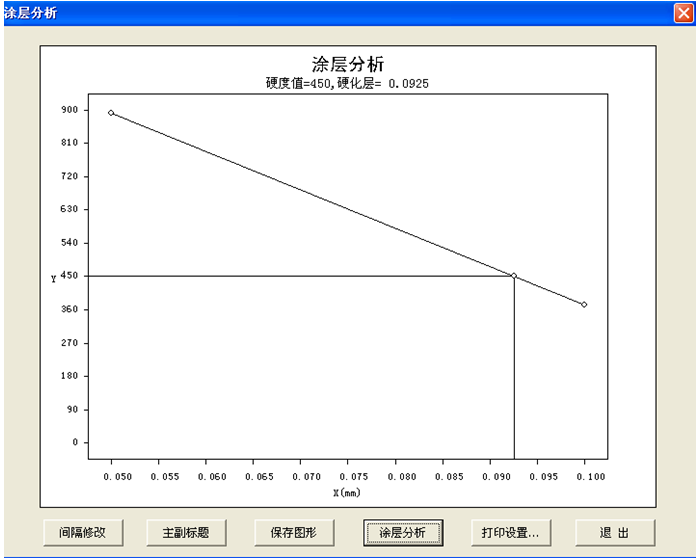

如分析的数据足够的话，（至少二个数据）可进行渗碳层、氮化层等分析。点击显示窗口中的“涂层分析”，可进入“渗碳层”或“氮化层”分析。如果初次进行分析，在进入分析窗口前需输入X、Y轴的压痕间隔参数，然后进入曲线画面。在该画面中，可按“涂层”按钮输入硬度值，系统会自动计算渗碳层或涂层等数据，按下“打印”按钮，可将图形输出到打印机上。

 （三）读取保存图形

你可使用按钮将目前正在显示窗显示的图形保存下来，或将原来保存的图形读出，以便观看或重新进行分析。

（四）系统设置

     这里主要是有关实验时的一些外部参数，如试样号、仪器号、试验力

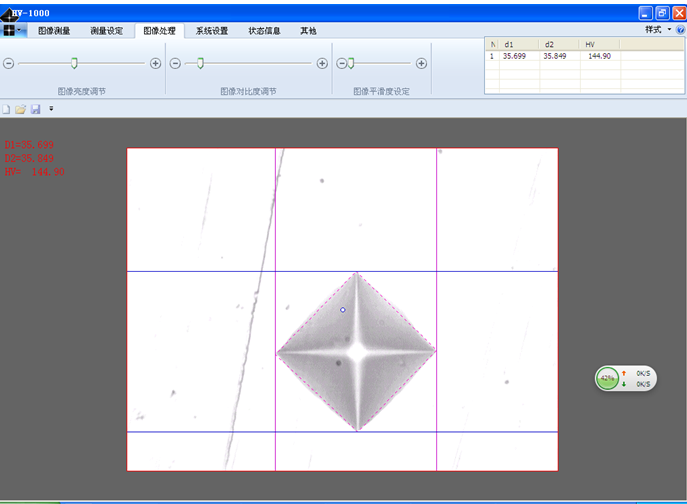

保持时间等，在输入时应保证所输入的参数应和实际参数一致。这里主要是一些有关系统的数据，因为这里的参数和系统的精度等有着很大的关系，故不要做修改。图形调整在此你可以调整有关图形上的一些参数如：亮度、对比度、以及图形的制式、图像的来源等。这里需要注意的是除了亮度、对比度外你不要轻易的去调整其他参数，不然的话会造成图形无法正常显示

      （五）放大/定位点

当在图形静止状态下（分析）点击“放大”按钮便可出现放大窗口。然后会随着鼠标的移动将鼠标附近的区域进行放大处理。在此过程中你可以改变放大窗口的大小和位置。当再一次点击该按钮或转到活动图像时会关闭放大窗口。定位点用于测试材料的组织硬度、比如铁素体硬度值和珠光体硬度值。

      （六）注意事项

1． 由于电网的电压波动会造成系统精度的下降，故使用本系统时推荐使用稳

   压电源。

2．  出厂以XP系统的设置参数不要轻易改动技术指标。

3. 数据参数的改动请在静止状态下进行。
